Шкафы управления ШУ
Основные типы шкафов управления:

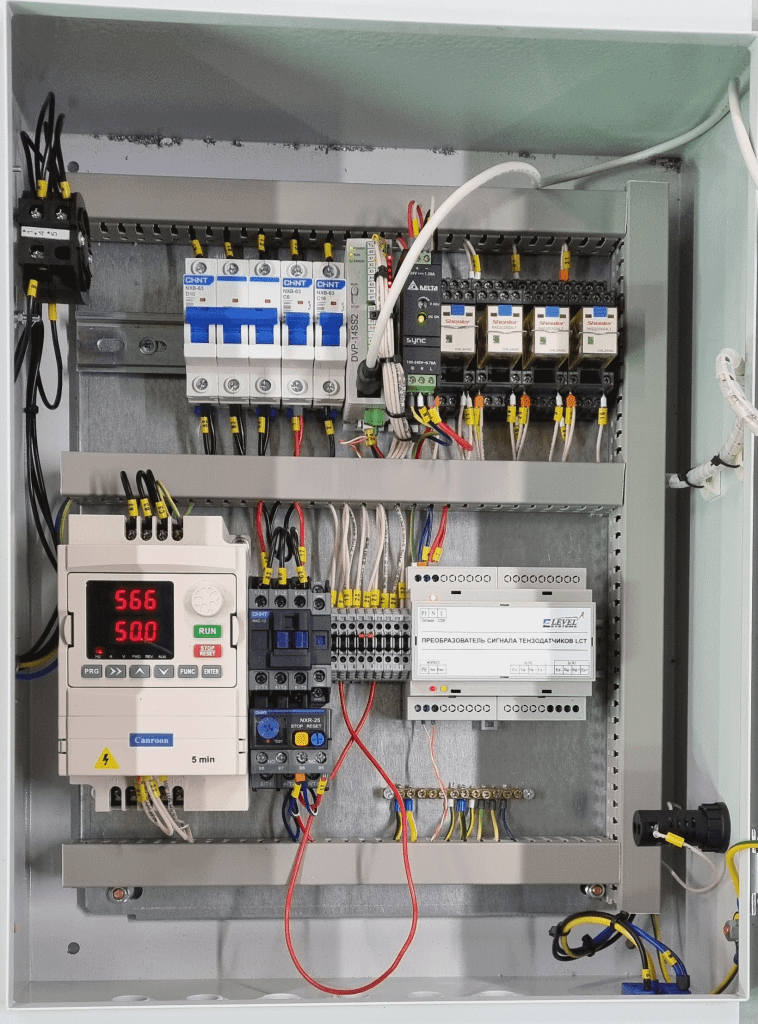

| Шкаф управления ШУ-8-54У3 (Д) для управления дозаторами | от $ 1 440,00 |

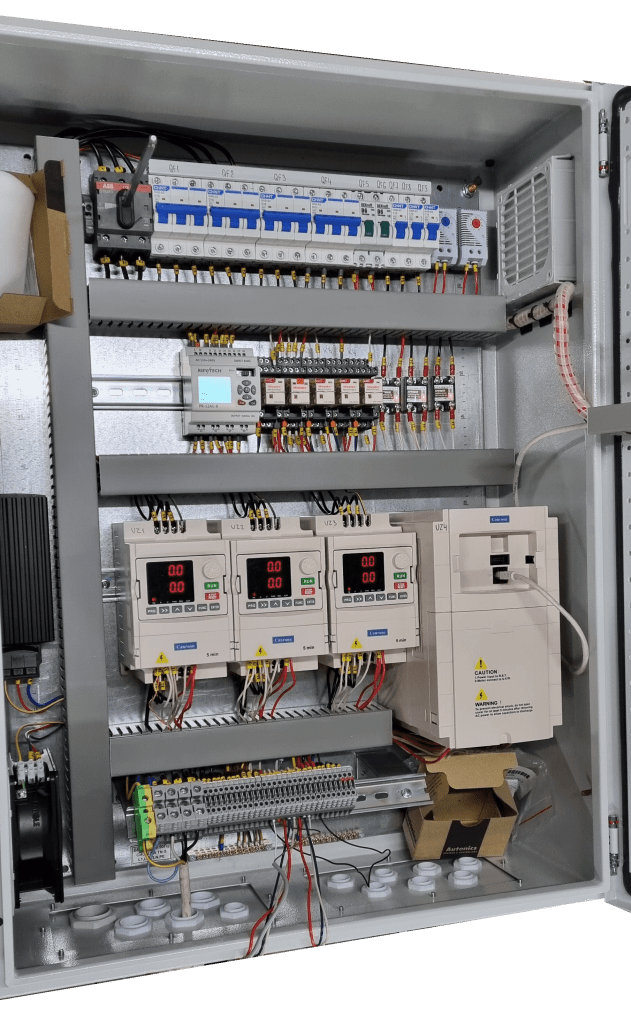

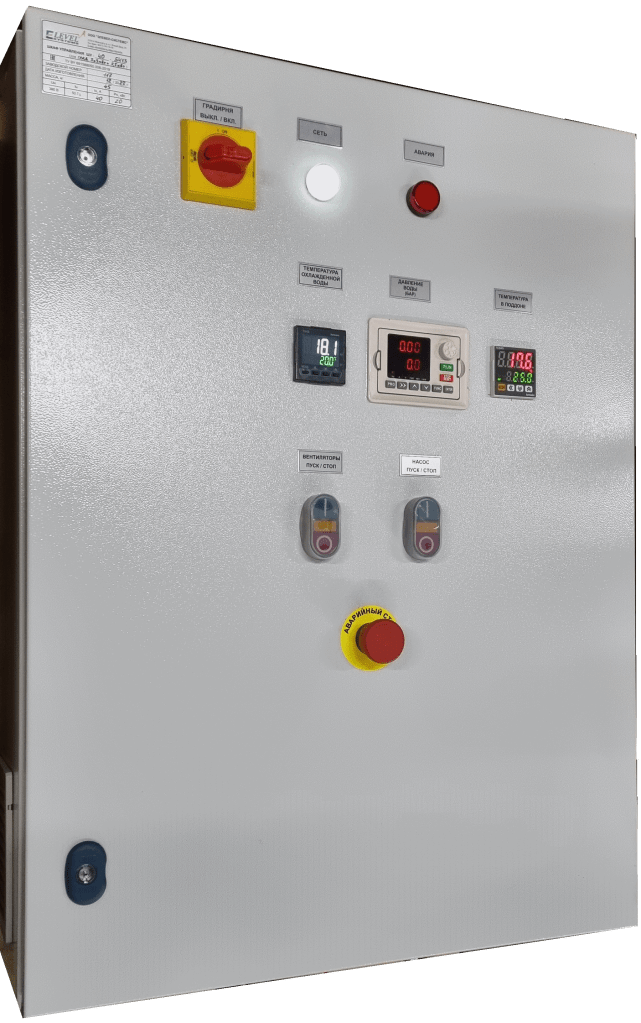

| Шкаф управления ШУ-50-54У3 (В) для управления вентиляторами | от $ 1 380,00 |

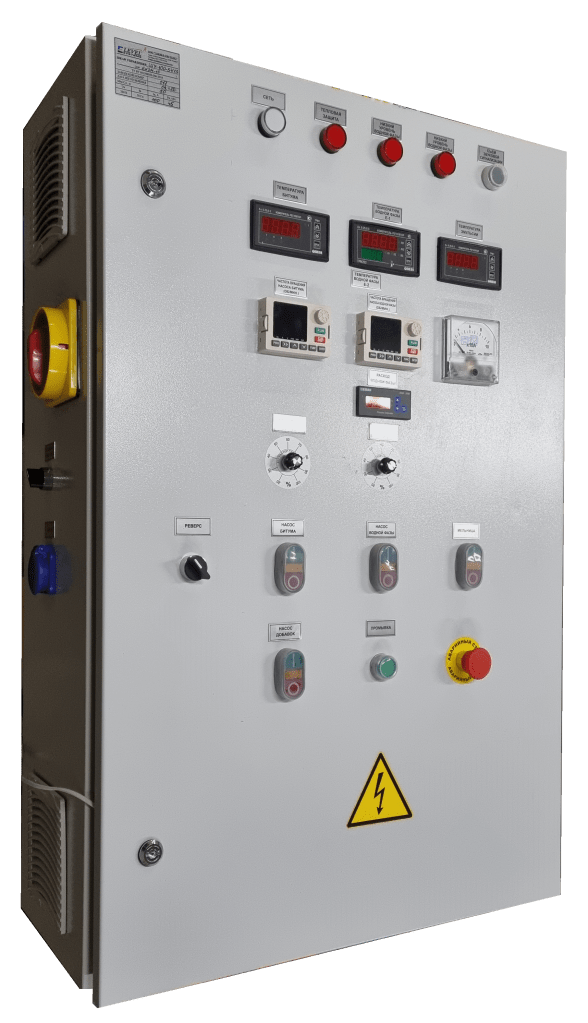

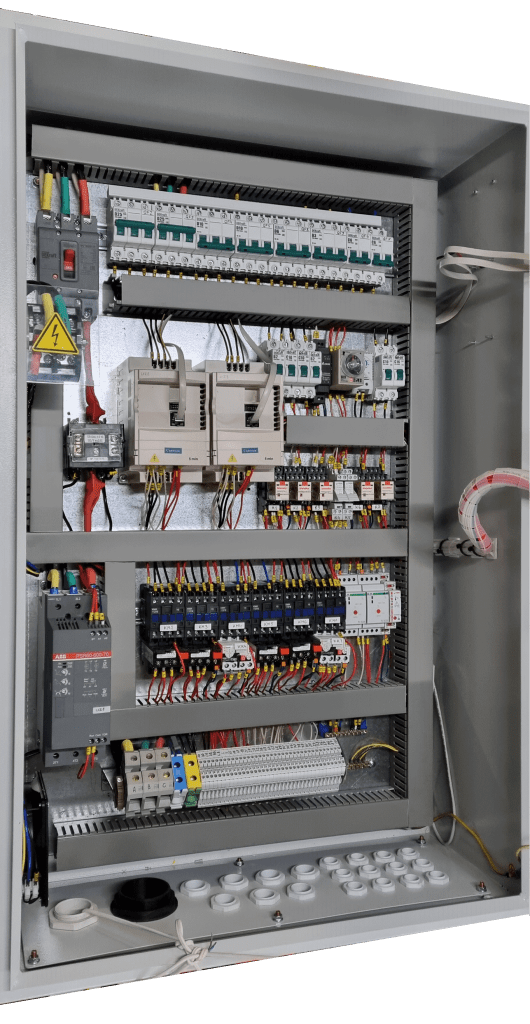

| Шкаф управления ШУ-80-54У3 (Н) для управления насосными агрегатами | от $ 3 620,00 |
| Шкаф управления ШУ-100-54У3 (К) для управления конвейерами и транспортерами | от $ 2 200,00 |
Шкафы управления ШУ
Схемы электрические принципиальные и монтажные изготавливаются по техническому заданию заказчика и поставляются в комплекте со шкафами управления. Программируемые логические контроллеры, установленные в шкафах управления ШУ, поставляются с установленным программным обеспечением для управления технологическими процессами.
Шкафы управления в зависимости от типа исполнения комплектуются: программируемыми логическими контроллерами, сенсорными панелями оператора, преобразователями частоты, блоками питания, регуляторами температуры, контакторами, реле, клеммами и другими электроаппаратами.
Функции шкафов управления ШУ:
- прием и распределение электрической энергии;
- защиту сетей при перегрузках и коротких замыканиях;
- защита сетей от токов утечки «на землю»;
- сигнализацию наличия питания, состояния оборудования, аварийных ситуаций;
- управление общеобменной вентиляцией, приточно-вытяжными установками, системами кондиционирования;

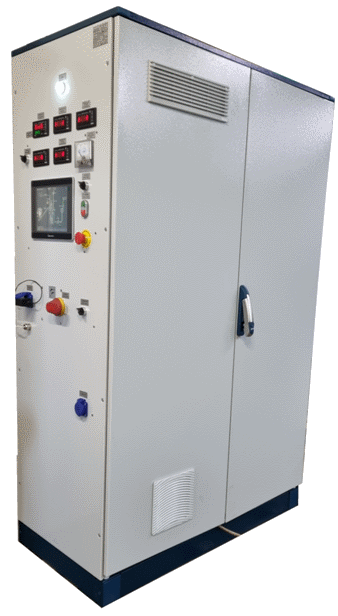

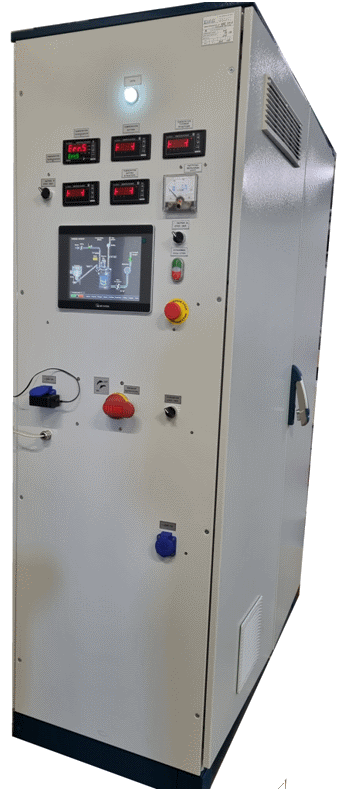

- управление нагрузками, насосами, дозаторами, электродвигателями, электронагревателями в установках приготовления битумных эмульсий и битумных вяжущих и др. установках;
- управление производственными процессами, станками и оборудованием;
- управление насосными станциями, тепловыми пунктами, системами отопления, водоснабжения;
- управление конвейерами и транспортерами;
- управление дозаторами жидких и сухих компонентов;
- учет электрической энергии;
- аварийное включение резервного питания (далее по тексту — АВР) в сетях.
Технические характеристики
Технические характеристики на каждый конкретный шкаф управления ШУ указываются в паспорте при поставке.
Напряжение питания
до 1000В, 50/60Гц
Максимальный ток потребления в рабочем режиме
до 2000 А
Степень защиты по ГОСТ14254
IP20-IP65
Условия эксплуатации
от – 600С до +400С
Срок службы, лет, не менее
15лет
Высота
до 2200 мм
Ширина
до 1500 мм
Глубина
до 1000 мм
Руководство по эксплуатации. Паспорт (пример)
